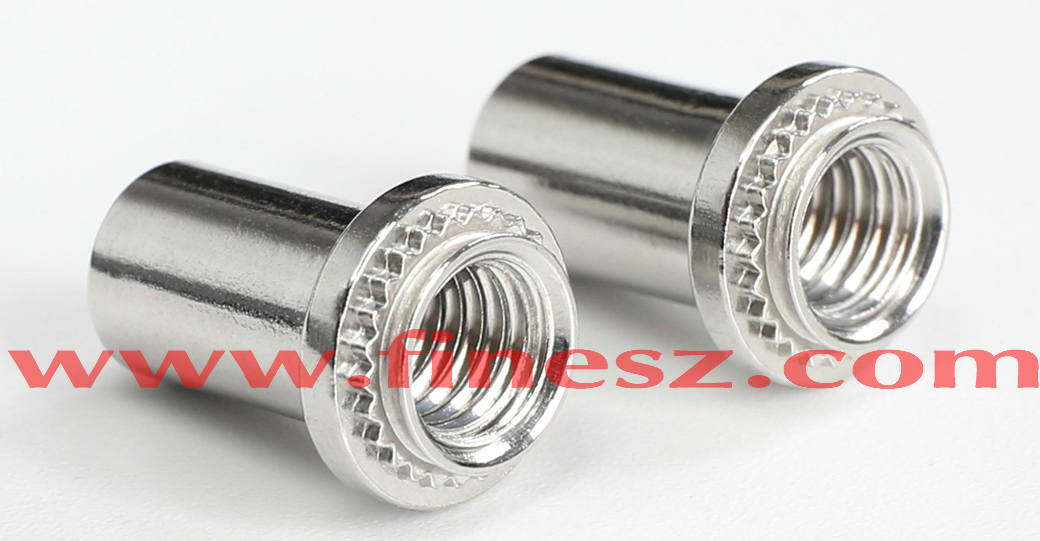

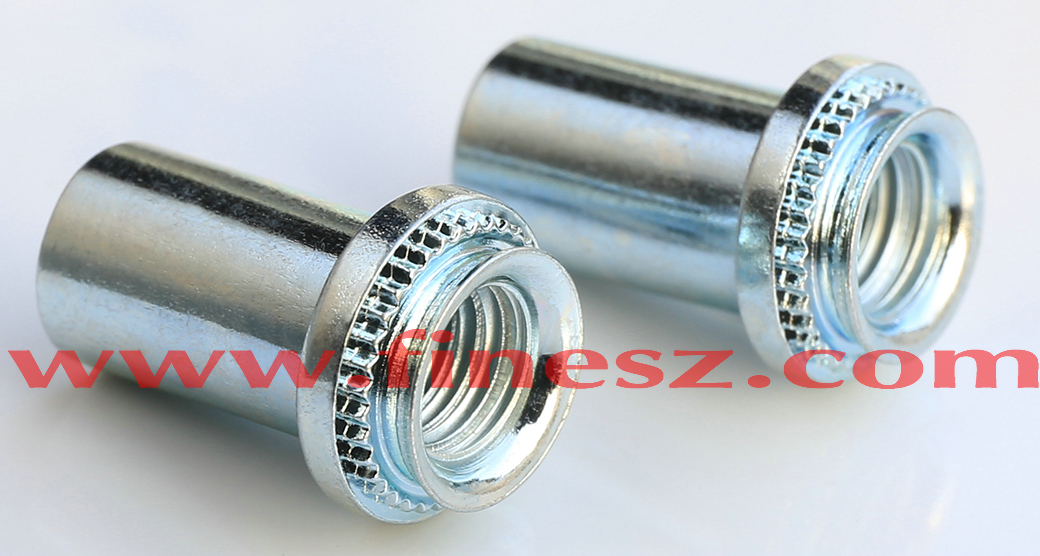

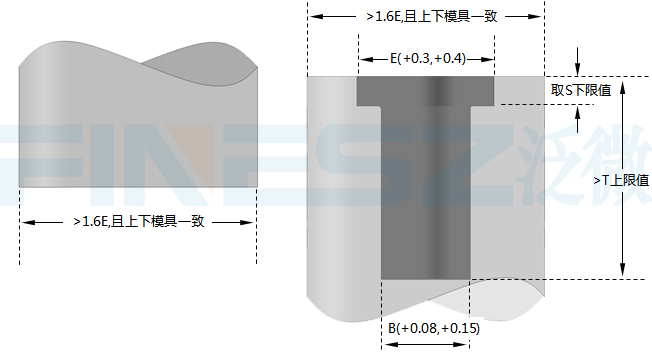

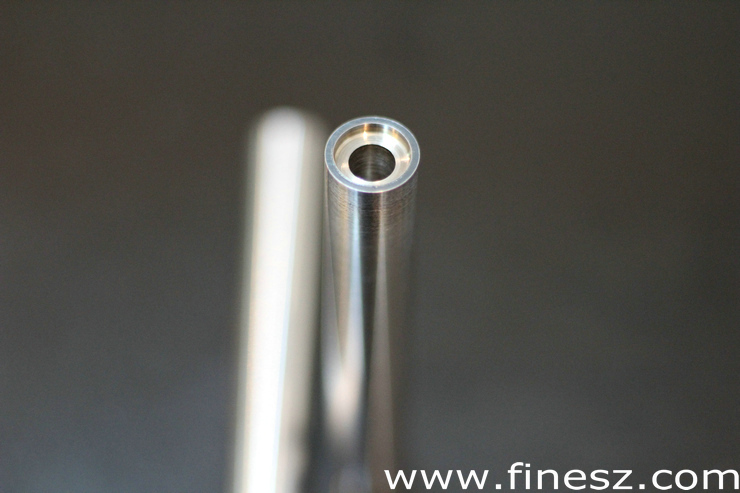

M8*1.25的可以达到性能等级为多少？能否满足8级要求或者800MPa抗拉强度

@匿名 你好。

存在一些争议。

B型螺柱抗拉强度理论上是超过800MPA的。

但不能按GB3098.2的8级标准来考核B型螺柱。GB3098.2之8级考核的是标准1型螺母，连GB6172 DIN439等薄螺母最高只到5级，B型螺柱属于“薄壁”螺母，更是不能适用了。

一般不建议B型螺柱用GB3098.2的标准来考量，而是考量安装后的拉出力与扭出力。

请问若要使用在SUS304板材上的密封螺母柱，是否是B型做热处理?

@匿名 你好。304板建议用BS4（不锈铁材质并真空淬火）。当然B型也能用就是不好看。

感谢您的回覆，我想再确认一下:

B系列可以使用是因为B型的硬度比SUS304板弱，所以压铆时才铆得牢。

BS型硬度与SUS304板相同，因此容易脱落。不知道我这样理解是否有误?

另外您说B型能用但不好看是因为颜色上有差异吗?

@匿名 你好。

B系列可以使用是因为B型的硬度比SUS304板弱，所以压铆时才铆得牢。——纠正一下，B型螺母硬度的比SUS304板高（不是“弱”），所以才铆的牢。B型螺母硬度HRC30左右，304板HRC20左右。

BS型硬度与SUS304板相同，因此容易脱落。不知道我这样理解是否有误?——对的，无误。

另外您说B型能用但不好看是因为颜色上有差异吗?——是的。不仅颜色有差异，B型螺母的防锈性能比304也差一点（当然，BS4防锈也比304板差。）

了解，感谢您的回覆，受益良多

请问JBS是什么螺柱?

@匿名 你好。不清楚。可能是某公司的内部BS型号，而该公司是以J开头的。

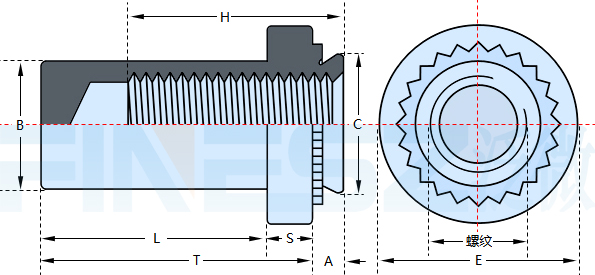

还，给贵司反馈一个问题，C尺寸是不是标错位置？

@jiang,您好。感谢不啬指正。的确是标错了，已更正。

请问SGCC通常是不是用B型螺母，如用户外，盐雾要求高该用什么材质用压铆螺母

你好。SGCC可以用B型。户外或盐雾要求可考虑B型螺母镀锌镍合金。

您好，请教一下，这种密封螺柱和压铆螺母的应用场合区别在哪里呢？我看密封螺柱的有效螺纹长度大于压铆螺母，但是为什么最小推出力有的还会小于压铆螺母呢？

你好。

应用场景的主要区别：密封螺柱“隔离了机箱的内部空间，使机箱内部不受外界异物的误入，以及不受安装螺钉的侵入影响”，而压铆螺母不具备这一功能。即，需要密封内部的机箱用密封螺柱。

推力出与有效螺纹长度无关，与花齿&铆接口的结构、以及板材有关。理论上B BS与S CLS是一样或相近的实际略有差异。

請問為什麼L長度 都不是正數的呢

更正錯字#整數

您好。压铆紧固件最初发展于美国，美国以英寸单位为主，公制部分除了螺纹不一样，外型结构尺寸与美制一样，只是转换为毫米单位。标准一但形成就很难改变，所以这些公制尺寸看上去怪怪的。不仅仅是长度L，其它尺寸都是这样。

您好，非标定制M4防水螺母，长度8以内的，您这边有之前的订制品么

您好。可以订制的。可跟据用户指定长度开模。我们有一些比标准（11.2）长的订制品，短的没有现货。

如果需要定制的话怎么收费的？

您好。具体图纸请线下发一下。或以附件方式回复本留言。

线下找谁啊？

您好。这是联络方式

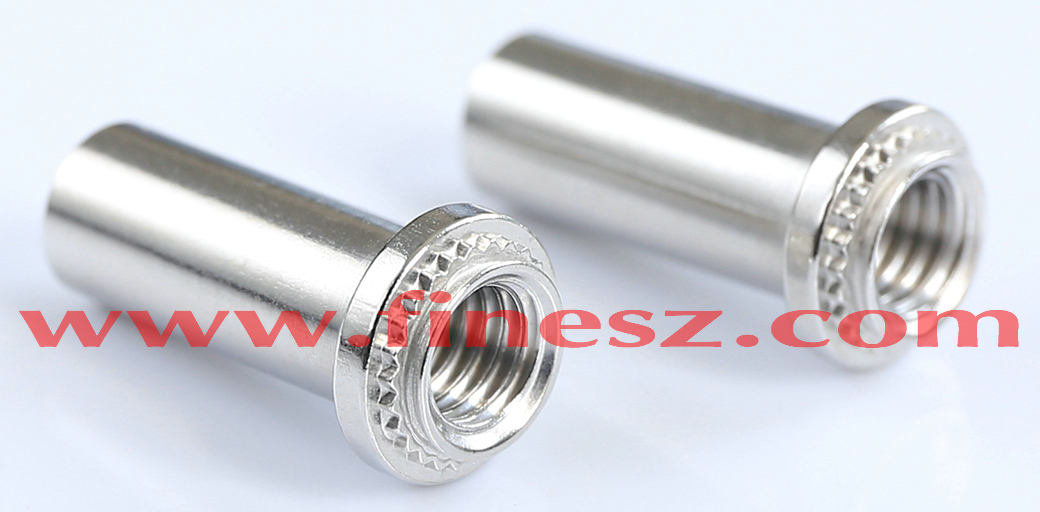

我猜您是不是在找一款材质316的BS加长（T=16.2)的M5-2密封螺柱？我们现货有304可免费提供304的样品。316的要生产，交期7-10天，单价0.34含税，普通钝化处理盐雾72H。

（不要问我怎么猜的,因为今天好几个人问这个规格了)

不是不是，我就是问一下，现在很多样品需要定制

哦，那具体根据图纸凭估吧。

防水螺母压铆后能达到的防水等级

你好

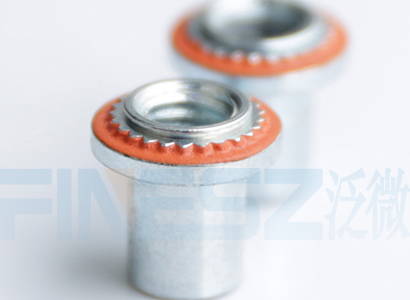

不涂胶：约IP52~IP63

涂胶:IP66~IP68

请问安装板材质是锌合金压铸件，能保证最小推出力大于750N,最小扭出力大于5N吗

你好。不知道你说的是什么规格。但锌合金压铸件脆性大 塑变差 且具有蠕变特性，严格来说不太适合压铆,请谨慎凭估。

由于304不锈钢板以及大部分的冷轧板硬度都超过HRB70，故BS、BS316并不适用。请问如果要在304不锈钢板上压铆不锈钢的螺柱，螺柱防腐有一定的要求，有什么系列推荐吗？

您好。其实没有完美的解决方案。

如果不差钱的话630不锈钢可以考虑。热处理后防锈性能接近于BS，强度略高于B，但开发成本太高以及难免会开裂。

谢谢您的回复，630太奢侈了。有其他备选方案吗，比如有碳钢镀彩锌这种螺柱吗？

既然碳钢接接受那还有什么好纠结的，就镀锌镍合金吧。防锈性能超过304了。

请问，M8螺柱安装螺钉时能承受的最大扭矩是多少？
